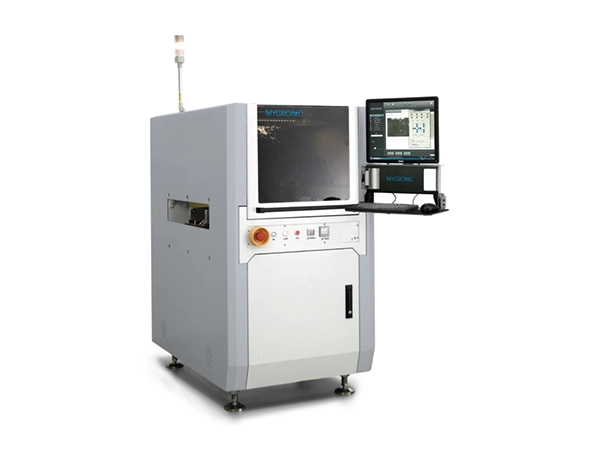

Sistem pencetakan jet pasta solder MYJ10X mengakomodasi PCB non-planar (dengan perbedaan ketinggian kurang dari 0,4 mm) dan menawarkan ketebalan pasta solder yang dapat dikontrol, memungkinkan pengguna menentukan ketebalan berbeda di berbagai lokasi. Mendukung pencetakan langsung ke komponen—sehingga cocok untuk proses perakitan 3D/bertumpuk—dan memberikan efisiensi tinggi dengan menghilangkan kebutuhan akan stensil.
- Tidak diperlukan stensil; sangat cocok untuk aplikasi yang memerlukan bentuk sambungan solder tertentu
- Pemrograman cepat dan verifikasi untuk berbagai produk
- Mampu menangani variasi volume solder yang signifikan antara bantalan yang berdekatan pada produk yang sama
- Mudah mendukung aplikasi penyaluran solder PoP (Package-on-Package).
- Tidak perlu pembersihan; perawatan yang sangat mudah
- Sangat cocok untuk produk dengan kepadatan integrasi tinggi
- Pengeluaran fleksibel cocok untuk produk dengan permukaan tidak rata (ketinggian bervariasi); kontrol volume solder yang tepat
| Parameter Dasar | Platform Pengaliran Tempel Solder In-line MYJ10X |
| Ukuran | 770 x 1200 x 1400 mm (L x L x T) |
| Berat Mesin | 650 kg (Konfigurasi standar) |
| Daerah Pengeluaran | L x D = 350 mm x 475 mm (Konfigurasi standar) |
| Maks. Ukuran PCB (Mode Jalur Tunggal) | L x T = 350 mm x 475 mm |
| Maks. Ukuran PCB (Mode Jalur Ganda) | L x D = 350 mm x 210mm (dual-track simultan) |
| Konveyor | Tinggi 890–965mm; standar komunikasi SMEMA; opsi jalur ganda tersedia |
| Kapasitas beban konveyor (termasuk perlengkapan) | 3kg (kustomisasi diperlukan untuk beban yang lebih berat) |
| Kisaran penyesuaian lebar konveyor | Jalur tunggal: 50–475mm; jalur ganda secara simultan: 50–210mm |
| ketebalan PCB | 0,5 mm < T < 6 mm; penyesuaian diperlukan untuk ketebalan lainnya |
| Akurasi posisi | ±30μm @ 3σ (X, Y) |
| Pengulangan | ±15μm @ 3σ (X, Y) |
| Maks. kecepatan | 1000 mm/s (X, Y) |
| Maks. percepatan | 1 gram (X, Y) |
|
|
|
| Parameter dasar | Katup pengaliran pasta solder |
| Konfigurasi katup AP (kecil) | 215–260μm; 2.1–3.2nl; 200Hz |
| Konfigurasi katup AG (sedang) | 330–520μm; 5–20nl; 160–300Hz |
| Tekanan udara umpan material | 15,9 Psi |
| Ketinggian jet | 0,6±0,1mm |
| Jenis sertifikasi | CE |
