• Rangka las terintegrasi berpresisi tinggi memastikan stabilitas akurasi gerakan jangka panjang
• Menggunakan sekrup bola presisi yang diimpor untuk menjamin akurasi gerakan tinggi dan pengoperasian senyap
• Dilengkapi kontrol loop tertutup motor servo; resolusi minimum 0,002mm, kecepatan maksimum 800mm/s, dan kemampuan pengulangan ±0,025mm
• Dilengkapi dengan rantai baja tahan karat dengan pin memanjang 3mm/5mm; kapasitas beban hingga 10kg
• Desain pelindung untuk rantai track mencegah kontaminasi perekat
• Jalur satu segmen atau dua segmen opsional untuk memenuhi persyaratan waktu siklus (CT) yang bervariasi
• Profil track dilengkapi finishing hard-anodized untuk daya tahan yang unggul
• Antarmuka yang ramah pengguna; mudah dioperasikan dan mudah dipelajari
• Mendukung peralihan bahasa Mandarin/Inggris untuk memenuhi beragam kebutuhan bahasa
• Kaya fitur; mendukung pemantauan loop tertutup berbagai parameter proses
• Mendukung pemrograman online dan offline untuk memenuhi berbagai kebutuhan operasional di lokasi
• Dapat diperluas untuk mencakup sistem ketertelusuran produksi MES
• Mendukung penentuan posisi tanda fidusia berbasis CCD untuk memastikan keakuratan pelapisan dan stabilitas produksi
• Kompensasi penglihatan otomatis berbasis perangkat lunak secara efektif menghilangkan kesalahan posisi yang disebabkan oleh ketidaksejajaran papan
• Mendukung pemrograman CCD, secara signifikan mengurangi biaya waktu yang terkait dengan pengajaran manual

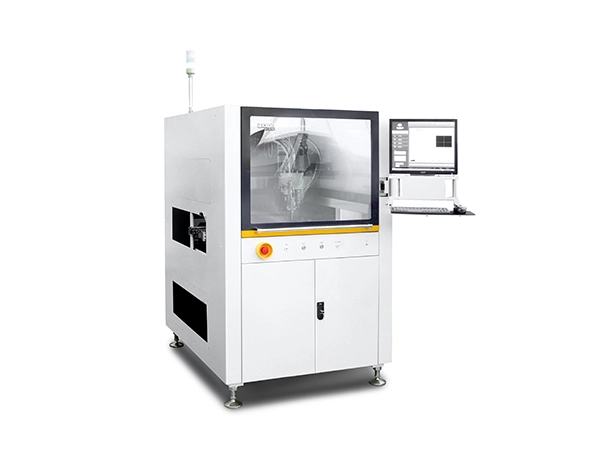

| Parameter Dasar | AC-500D |
| Kekuatan | 220V, 2.2kW, 10A, 50/60Hz |
| Tekanan udara | 80 psi (5,5 bar) |
| Ukuran | 1194×1462×1610mm (L×T×T) |
| Berat Mesin | 700kg |
| Persyaratan Knalpot | Diameter 200mm, Aliran Udara ≥13m³/menit |
| Metode Penyesuaian Lebar | Listrik |
| Protokol Komunikasi | SMEMA |
| Daerah Pengeluaran | L750×W600mm (Katup Tunggal) |
| L650×L600mm (V-5000 + V-420) | |
| L650×W550mm (Kemiringan V-5000 + V-420) | |
| Kecepatan sumbu X/Y | 800mm/s |
| Sumbu X/Y maks. percepatan | 0,8 gram |
| Pengulangan sumbu X/Y/Z | ± 25μm, 3σ |
| Sistem penggerak sumbu X/Y/Z | Motor servo, sekrup bola |
| Kecepatan sumbu Z | 300mm/s |
| Sumbu Z maks. percepatan | 0,3 gram |
| Kapasitas beban konveyor | 10kg |
| Minimal. lebar papan | 50mm |
| Maks. lebar papan | 650mm |
| Maks. panjang papan | 700mm |
| Minimal. jarak bebas tepi papan | 5mm |
| Maks. tinggi komponen | 100mm di atas dan di bawah permukaan konveyor |
| Tinggi konveyor | 900±20mm |
| Kecepatan konveyor | 2-5m/menit |
| Menyampaikan arah | Kiri → Kanan, Kanan → Kiri |
| Ketinggian lintasan balik bawah | Jarak 500mm dari jalur pengangkutan |
